Questão 20 do ENEM 2009

Como resolver a questão 20 passo a passo?

O conceito que resolve

Numa usina térmica, só parte da energia do combustível vira eletricidade; boa parte se perde em calor para o ambiente (chaminé, condensador). Aproveitar o calor residual aumenta o rendimento sem tirar energia do processo principal.

Como chegar na resposta

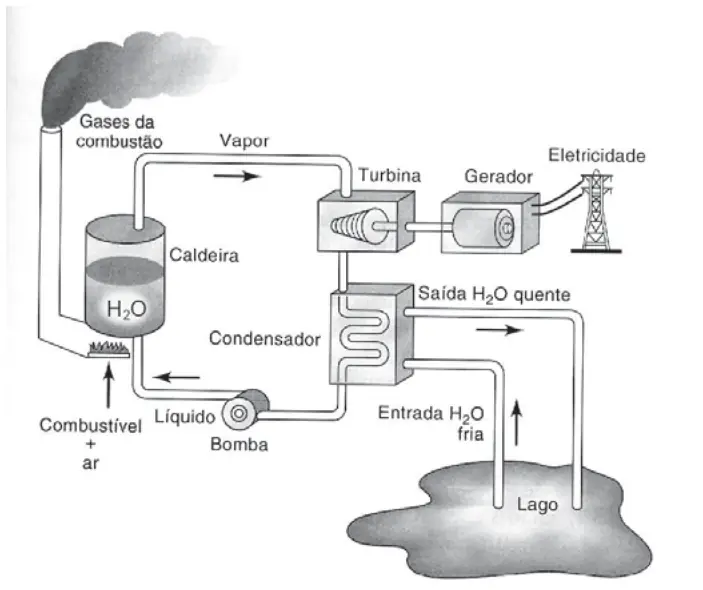

1. O diagrama mostra combustível queimado na caldeira, vapor movendo a turbina e o gerador, condensador e bomba fechando o ciclo, e gases quentes saindo pela chaminé.
2. Reduzir combustível, vazão no condensador ou tamanho da bomba mexe em partes necessárias à geração e diminui a capacidade da usina.
3. Os gases saem quentes pela chaminé, um calor perdido; usá-lo em outro gerador economiza energia sem afetar a geração da usina.

Por que cada alternativa

• AMenos combustível queimado significa menos vapor e menos eletricidade: afeta a capacidade de geração.
• BO condensador precisa da água do lago para resfriar o vapor; reduzi-la prejudicaria o ciclo.
• CUma bomba menor não conseguiria devolver a água à caldeira na vazão necessária.
• DMelhorar a condução de calor pelos dutos para o ambiente aumentaria a perda, e não a economia.
• ECorreta: aproveitar o calor dos gases da chaminé (calor que hoje é jogado fora) para mover outro gerador aumenta o rendimento sem reduzir a geração principal.

Onde essa questão derruba a maioria

Várias alternativas parecem 'economizar' algo, mas só a E reaproveita energia que hoje é perdida, sem tirar insumo do ciclo.

O que estudar se você errou

Revise máquinas térmicas, rendimento e o aproveitamento de calor residual (cogeração).
