ENEM 2025 · Ciências da Natureza
Questão 113 do ENEM 2025
Resposta: letra E. Um equipamento de resistência Rc só funciona com uma tensão específica, mas a fonte fornece 20% a mais; pede-se a configuração do resistor de proteção Rp e seu valor em relação a Rc.

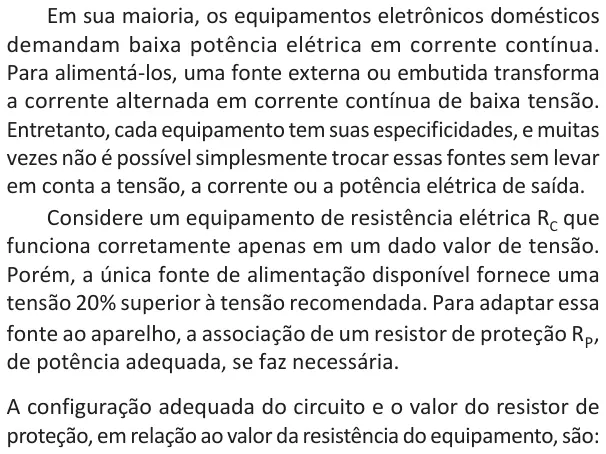

Leia o enunciado na imagem e marque a alternativa correta.

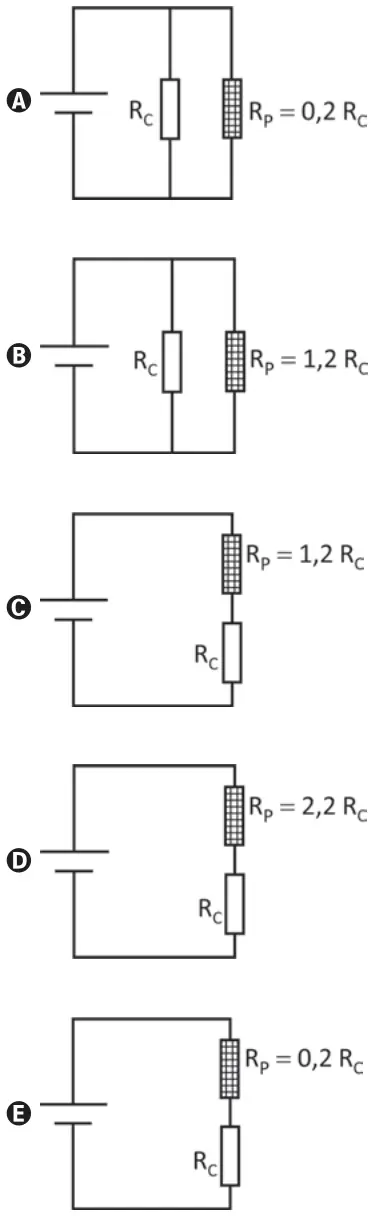

- AAlternativa A: ver figura
- BAlternativa B: ver figura
- CAlternativa C: ver figura
- DAlternativa D: ver figura
- EAlternativa E: ver figuraResposta correta
Como resolver a questão 113 passo a passo?
O conceito que resolve
Um resistor em série divide a tensão da fonte, e a corrente é a mesma em ambos. Em paralelo, a tensão sobre o equipamento seria a da própria fonte, sem proteção.
Como chegar na resposta
- A fonte fornece 1,2 · V_c, em que V_c é a tensão correta para o equipamento.
- Para reduzir a tensão no equipamento, Rp deve estar em série com ele, de modo que Rp absorva os 0,2 · V_c restantes. Em paralelo, o equipamento continuaria com 1,2 · V_c.
- A corrente é I = V_c ÷ Rc, e a tensão em Rp é 0,2 · V_c = Rp · I, logo Rp = 0,2 · Rc.
- A configuração é a de resistor em série, com Rp = 0,2 Rc, como na alternativa E.
Por que cada alternativa
- AEstá em paralelo, e a tensão no equipamento continuaria sendo a da fonte, 20% acima da recomendada.
- BTambém está em paralelo, e com Rp = 1,2 Rc a tensão no equipamento não diminui.
- CEstá em série, mas com Rp = 1,2 Rc a tensão em Rc cairia para menos da metade da necessária.
- DEstá em série, mas com Rp = 2,2 Rc a tensão em Rc ficaria bem abaixo da recomendada.
- ECorreta: Rp em série com Rc e Rp = 0,2 Rc, para absorver os 20% excedentes da tensão.
Onde essa questão derruba a maioria
Colocar o resistor em paralelo: isso não reduz a tensão sobre o equipamento.
O que estudar se você errou
Revise associação de resistores em série e em paralelo e divisão de tensão.
