ENEM 2024 · Ciências da Natureza
Questão 118 do ENEM 2024
Resposta: letra C. O mirascópio tem dois espelhos côncavos, E₁ e E₂, com o vértice de um no foco do outro; um objeto sobre o vértice de E₁ forma uma imagem na abertura de E₂; cada espelho tem 3,8 cm de profundidade.

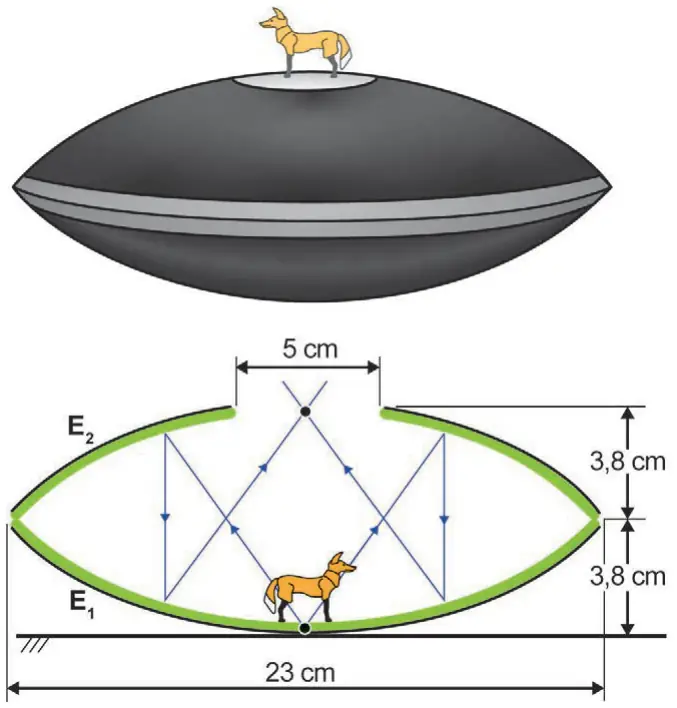

Mirascópio 3D: produtor de ilusão instantânea O equipamento ilustrado na figura, de dimensões apresentadas no esquema, é composto por dois espelhos côncavos E e E , apoiados um sobre o outro por suas bordas, de tal forma que o vértice de E coincide com o foco de E e vice-versa. Na abertura circular de E , é formada uma imagem tridimensional de um objeto posicionado sobre o vértice de E . Essa imagem é formada a partir dos raios procedentes do objeto, refletidos por E e E , respectivamente, conforme o esquema.
Os observadores julgam visualizar o objeto quando estão, de fato, visualizando sua imagem. O efeito só é possível porque as superfícies de ambos os espelhos são de extrema qualidade.
A natureza da imagem formada e a distância vertical entre cada ponto objeto e seu correspondente ponto imagem são
- Areal e 5 cm.
- Breal e 3,8 cm.
- Creal e 7,6 cm.Resposta correta
- Dvirtual e 7,6 cm.
- Evirtual e 3,8 cm.
Como resolver a questão 118 passo a passo?
O conceito que resolve
Quando os raios refletidos se cruzam de fato no ponto onde se forma a imagem, ela é real (pode ser projetada). O objeto está no vértice de E₁ e a imagem no vértice de E₂, na abertura superior.
Como chegar na resposta
- Os raios que partem do objeto se refletem em E₂ e E₁ e convergem no ponto da abertura: a imagem é real.
- A figura mostra duas alturas de 3,8 cm cada, entre o vértice de E₁ e o vértice de E₂.
- A distância vertical entre objeto e imagem é 3,8 + 3,8 = 7,6 cm.
Por que cada alternativa
- AReal e 5 cm mistura a largura da abertura (5 cm) com a distância vertical.
- BReal e 3,8 cm usa só a profundidade de um espelho.
- CCorreta: a imagem é real e dista 7,6 cm do objeto.
- DA imagem não é virtual, pois os raios convergem e cruzam de fato na abertura.
- EA imagem não é virtual, e 3,8 cm só vale para uma das metades.
Onde essa questão derruba a maioria
A ilusão de ver 'o objeto' faz parecer uma imagem virtual, mas, como os raios realmente convergem, a imagem é real.
O que estudar se você errou
Revise espelhos côncavos, imagem real e virtual e leitura de esquemas ópticos.
