ENEM 2013 · Ciências da Natureza
Questão 72 do ENEM 2013
Resposta: letra E. Para medir a tensão na geladeira, a corrente total e a corrente na lâmpada, pede-se a ligação correta de um voltímetro e dois amperímetros no diagrama.

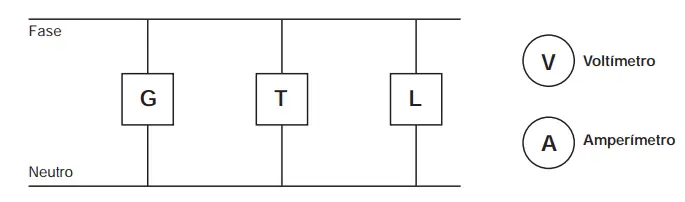

Um eletricista analisa o diagrama de uma instalação elétrica residencial para planejar medições de tensão e corrente em uma cozinha. Nesse ambiente existem uma geladeira (G), uma tomada (T) e uma lâmpada (L), conforme a figura. O eletricista deseja medir a tensão elétrica aplicada à geladeira, a corrente total e a corrente na lâmpada.
Para isso, ele dispõe de um voltímetro (V) e dois amperímetros (A).
Para realizar essas medidas, o esquema da ligação desses instrumentos está representado em:
- A
- B
- C
- D
- E
Resposta correta
Como resolver a questão 72 passo a passo?
O conceito que resolve
Voltímetro se liga em paralelo ao elemento cuja tensão se mede; amperímetro se liga em série com o ramo (ou com o conjunto) cuja corrente se mede. A corrente total passa pelo fio de fase antes de se dividir entre os ramos.
Como chegar na resposta
- Tensão na geladeira (G): o voltímetro deve ficar em paralelo com G.
- Corrente na lâmpada (L): um amperímetro em série com L.
- Corrente total: um amperímetro no fio de neutro (ou de fase) fora das ramificações; só o circuito E reúne as três ligações.
Por que cada alternativa
- ATem o voltímetro em série com G, o que não mede a tensão e bloqueia a corrente do ramo.
- BTambém tem o voltímetro em série com G, e o amperímetro da lâmpada ligado fora do ramo dela.
- COs amperímetros aparecem em paralelo com elementos (curto-circuito), e não em série com o ramo.
- DO voltímetro está em paralelo com G, mas o amperímetro da lâmpada fica em paralelo e não em série com ela.
- ECorreta: voltímetro em paralelo com G, amperímetro em série com L e outro medindo a corrente total no neutro.
Onde essa questão derruba a maioria
Um amperímetro em paralelo causa curto-circuito; um voltímetro em série quase interrompe o circuito. A posição de cada instrumento é o que decide.
O que estudar se você errou
Revise instrumentos de medida elétrica (voltímetro e amperímetro) e circuitos em paralelo.
