Questão 73 do ENEM 2012
Resposta: letra E. Pede-se qual circuito faz uma lâmpada ligar ou desligar a partir de dois interruptores de duas posições, com a mudança de qualquer um invertendo o estado da lâmpada.
Para ligar ou desligar uma mesma lâmpada a partir de dois interruptores, conectam-se os interruptores para que a mudança de posição de um deles faça ligar ou desligar a lâmpada, não importando qual a posição do outro. Esta ligação é conhecida como interruptores paralelos. Este interruptor é uma chave de duas posições constituída por um polo e dois terminais, conforme mostrado nas figuras de um mesmo interruptor. Na Posição I a chave conecta o polo ao terminal superior, e na Posição II a chave o conecta ao terminal inferior.
O circuito que cumpre a finalidade de funcionamento descrita no texto é:

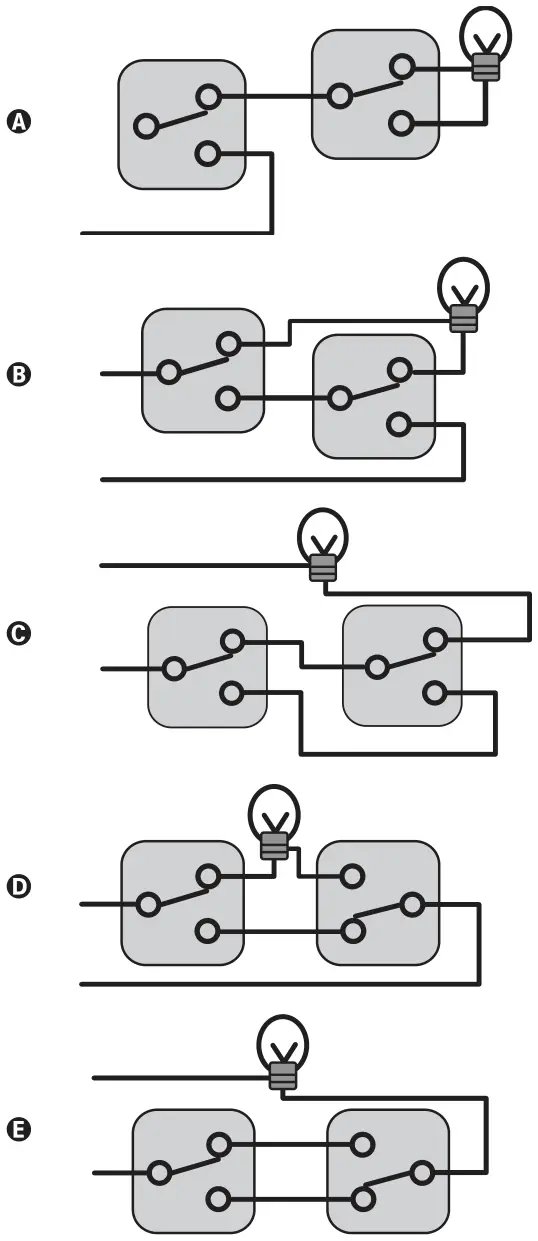

- AAlternativa A: ver figura
- BAlternativa B: ver figura
- CAlternativa C: ver figura
- DAlternativa D: ver figura
- EAlternativa E: ver figuraResposta correta
Como resolver a questão 73 passo a passo?
O conceito que resolve
Interruptores paralelos (three-way) têm um polo e dois terminais. Ligam-se os dois terminais de um aos dois do outro (superior com superior, inferior com inferior); o polo de um vai à fase e o do outro vai à lâmpada, que fecha no neutro. Assim, trocar a posição de qualquer chave abre ou fecha o caminho.
Como chegar na resposta
- Os terminais dos dois interruptores precisam estar ligados por dois fios (superior com superior e inferior com inferior).
- O polo de um interruptor recebe um dos fios da alimentação, e o polo do outro é ligado à lâmpada, cuja outra extremidade vai ao segundo fio da alimentação.
- Com isso, cada mudança de posição de qualquer chave troca o caminho usado entre os dois terminais, ligando ou desligando a lâmpada: é o circuito E.
Por que cada alternativa
- ASó há um fio entre os interruptores e o outro terminal fica solto: a lâmpada não acende nas duas posições de modo alternado.
- BUm dos terminais fica ligado direto ao polo do outro: não forma as duas rotas independentes.
- CA lâmpada fica ligada entre a alimentação e um só terminal, de modo que uma das chaves não controla nada.
- DA lâmpada está entre terminais e o neutro não passa por ela do modo exigido: o circuito não responde às duas chaves.
- ECorreta: dois fios ligam terminais de mesmo nível e a lâmpada fica entre o polo de uma chave e a alimentação, como em uma ligação de escada.
Onde essa questão derruba a maioria
O que decide é a ligação cruzada entre terminais; interruptores em série ou com um terminal solto só deixam uma das chaves mandar na lâmpada.
O que estudar se você errou
Revise circuitos elétricos simples e a ligação de interruptores paralelos (three-way).
