Questão 70 do ENEM 2011

Como resolver a questão 70 passo a passo?

O conceito que resolve

A lâmpada acende quando forma um circuito fechado: um contato da lâmpada (a ponta da base) toca um polo da pilha e o outro contato (a rosca lateral) é ligado ao outro polo por um fio. Só as extremidades metálicas da pilha são polos; a lateral é revestida e isolada.

Como chegar na resposta

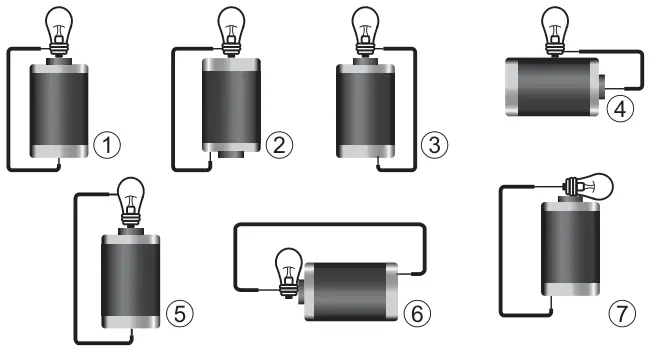

1. Em (1) e (3), a ponta da lâmpada toca o polo positivo (saliência no alto) e o fio liga a rosca ao polo negativo (base): circuito fechado.
2. Em (7), a lâmpada, inclinada, apoia a ponta no polo positivo e o fio liga a rosca ao polo negativo: circuito fechado.
3. Nos demais casos algum contato falta: a ponta da lâmpada não toca um polo, ou o fio não encosta num polo ou na rosca, ou encosta onde não há contato elétrico, e por isso o circuito fica aberto e a lâmpada não acende.

Por que cada alternativa

• AInclui (6), em que a ponta da lâmpada não repousa sobre um polo da pilha, e deixa de fora o (7), que fecha o circuito.
• BInclui (4) e (5): em (4) a ponta toca a lateral da pilha, que é isolada, e em (5) o fio toca o vidro da lâmpada, sem contato com a rosca.
• CInclui (5), em que o fio toca o vidro da lâmpada e não a rosca: sem esse contato não há circuito.
• DCorreta: (1), (3) e (7) têm a ponta em um polo e a rosca ligada ao outro por fio.
• EInclui (2), em que o fio não chega a um polo, e (5), em que o fio toca o vidro; nenhum fecha o circuito.

Onde essa questão derruba a maioria

Para acender, a lâmpada precisa tocar os dois polos por contatos diferentes (ponta e rosca); um fio no vidro ou na lateral isolada não fecha o circuito.

O que estudar se você errou

Revise circuito elétrico simples, polos da pilha e contatos da lâmpada incandescente.
