ENEM 2024 · Ciências da Natureza
Questão 123 do ENEM 2024
Resposta: letra C. O gráfico mostra a composição dos gases emitidos por um motor a gasolina em função da razão ar/combustível; pede-se a emissão para a razão 18 (excesso de ar).
Um dos agentes que mais contribui para a poluição do ar é o automóvel a combustão interna. Em áreas urbanas, isso é demonstrado dramaticamente pela fumaça fotoquímica, resultante da interação entre óxidos de nitrogênio, hidrocarbonetos e luz solar, para formar produtos de oxidação, que causam irritação aos olhos, ao aparelho respiratório e danos às plantas. As condições de operação de motores a combustão, como a razão da mistura ar/combustível no cilindro, influenciam na composição dos gases lançados pelo escapamento na atmosfera.

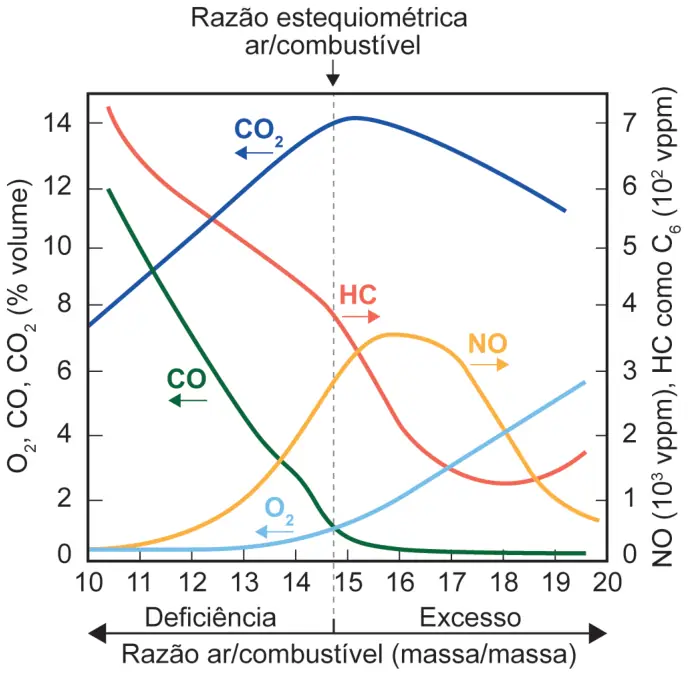

O gráfico ilustra a variação nas composições dos principais gases, dióxido de carbono (CO2), hidrocarbonetos (HC), monóxido de carbono (CO), monóxido de nitrogênio (NO) e oxigênio molecular (O2), emitidos por um motor a gasolina, em diferentes razões ar/combustível, em massa.
RANGEL, M. C.; CARVALHO, M. F. A. Impacto dos catalisadores automotivos no controle da qualidade do ar. Química Nova, v. 26, 2003 (adaptado).
Na condição de razão ar/combustível igual a 18, haverá uma emissão
- Abaixa de O₂ e alta de NO.
- Bbaixa de NO e alta de HC.
- Cbaixa de CO e alta de CO₂.Resposta correta
- Dbaixa de HC e alta de CO.
- Ebaixa de CO₂ e alta de HC.
Como resolver a questão 123 passo a passo?
O conceito que resolve
Leitura de gráfico com dois eixos: CO, CO₂ e O₂ na escala da esquerda (% do volume) e NO e HC na da direita.
Como chegar na resposta
- Na razão 18, o CO está próximo de zero: emissão baixa.
- O CO₂ está em torno de 12 a 13%: emissão alta (a curva cai após o pico em 15).
- O O₂ já está em ~4%: relativamente alto (excesso de ar). O HC está perto do mínimo e o NO já caiu.
Por que cada alternativa
- AO O₂ é relativamente alto em 18, e não baixo.
- BO NO já é baixo, mas o HC é pequeno, e não alto.
- CCorreta: em 18 o CO é baixo e o CO₂ é alto.
- DO HC é baixo e o CO é muito baixo, e não alto.
- EO CO₂ é alto, e não baixo, em 18.
Onde essa questão derruba a maioria
Os dois eixos verticais têm escalas diferentes (esquerda para CO₂, CO e O₂; direita para NO e HC); ler uma curva na escala errada leva a conclusões trocadas.
O que estudar se você errou
Revise leitura de gráficos com dois eixos e combustão com excesso de ar.
