ENEM 2022 · Ciências da Natureza
Questão 95 do ENEM 2022
Resposta: letra D. Um fio vertical com corrente i para cima produz campo magnético; pede-se a orientação das bússolas em três pontos equidistantes do fio.
O físico Hans C. Oersted observou que um fio transportando corrente elétrica produz um campo magnético. A presença
do campo magnético foi verificada ao aproximar uma bússola de um fio conduzindo corrente elétrica.

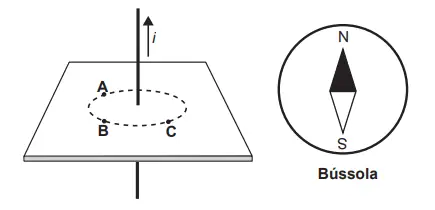

A figura ilustra um fio percorrido por uma corrente elétrica i, constante e com sentido para cima. Os pontos A, B e C
estão num plano transversal e equidistantes do fio. Em cada ponto foi colocada uma bússola.
Considerando apenas o campo magnético por causa da corrente i, as respectivas configurações das bússolas nos pontos A, B e C serão
- A
- B
- C
- D
Resposta correta - E
Como resolver a questão 95 passo a passo?
O conceito que resolve
Pela experiência de Oersted e pela regra da mão direita, as linhas de campo de uma corrente retilínea são circunferências concêntricas ao fio. A agulha da bússola se alinha à tangente, com o polo norte no sentido do campo.
Como chegar na resposta
- Com o polegar da mão direita no sentido da corrente (para cima), os dedos curvam no sentido anti-horário visto de cima.
- Em cada ponto, o campo é tangente à circunferência, no sentido anti-horário.
- A ponta norte de cada bússola aponta no sentido do campo: as três agulhas ficam tangentes à circunferência, todas no sentido anti-horário, como na alternativa D.
Por que cada alternativa
- AAs agulhas não estão tangentes à circunferência em todos os pontos, ou têm sentido inconsistente entre os pontos.

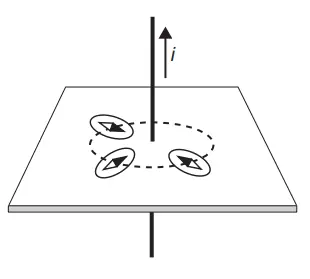

- BAs agulhas não seguem a tangente de uma circunferência no mesmo sentido nos três pontos.

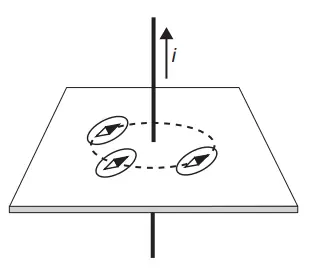

- CAs agulhas não estão todas tangentes e no mesmo sentido (anti-horário).

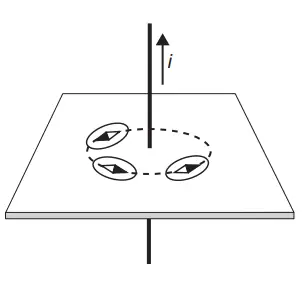

- DCorreta: as três agulhas tangentes à circunferência, no sentido anti-horário visto de cima.

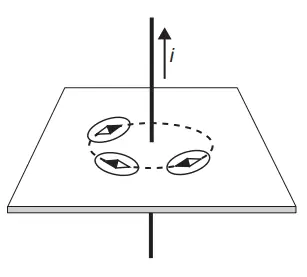

- EAs agulhas apontam em sentidos que não correspondem ao campo circular da corrente.
Onde essa questão derruba a maioria
Achar que a agulha aponta para o fio, como em um campo elétrico, em vez de seguir a tangente ao círculo.
O que estudar se você errou
Revise campo magnético de fio retilíneo, regra da mão direita e bússola.
