ENEM 2021 · Ciências da Natureza
Questão 126 do ENEM 2021
Resposta: letra D. Com uma bateria, três lâmpadas e dois interruptores de três pontos (A–B ou B–C), deve-se montar um circuito que acenda uma lâmpada por vez.

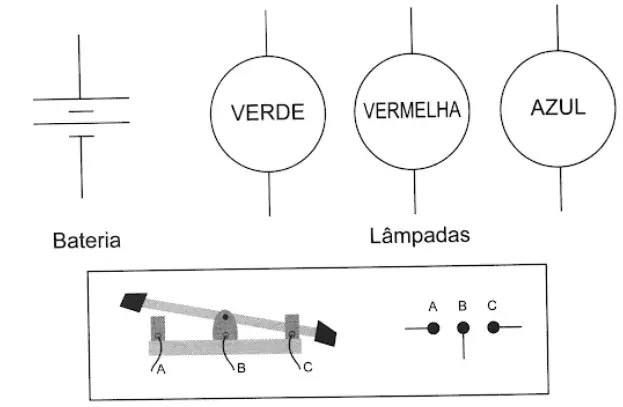

Um garoto precisa montar um circuito que acenda três lâmpadas de cores diferentes, uma de cada vez. Ele dispõe das lâmpadas, de fios, uma bateria e dois interruptores, como ilustrado, junto com seu símbolo de três pontos. Quando esse interruptor fecha AB, abre BC e vice-versa.
O garoto fez cinco circuitos elétricos usando os dois interruptores, mas apenas um satisfaz a sua necessidade. Esse circuito é representado por
- A
- B
- C
- D
Resposta correta - E
Como resolver a questão 126 passo a passo?
O conceito que resolve
Um interruptor de três pontos liga o ponto comum B a A ou a C, de modo alternado. Com dois deles em cascata é possível escolher entre três caminhos distintos.
Como chegar na resposta
- Cada lâmpada deve acender quando a corrente passa por apenas um caminho.
- Com o primeiro interruptor em A–B, a corrente passa pela lâmpada verde. Em B–C, a corrente vai para o segundo interruptor.
- O segundo interruptor, com B ligado a A, acende a vermelha, e com B ligado a C, acende a azul.

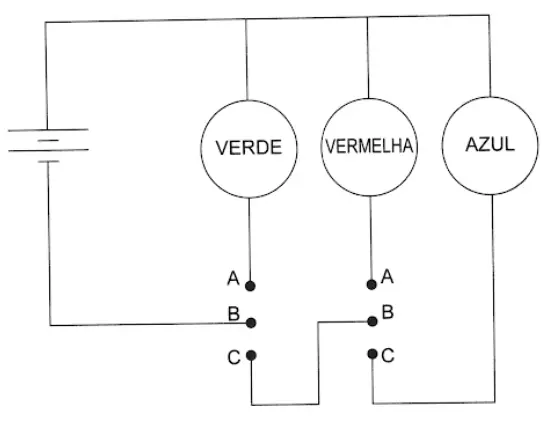

- Isso ocorre apenas no circuito da alternativa D, onde C do primeiro está ligado a B do segundo.
Por que cada alternativa

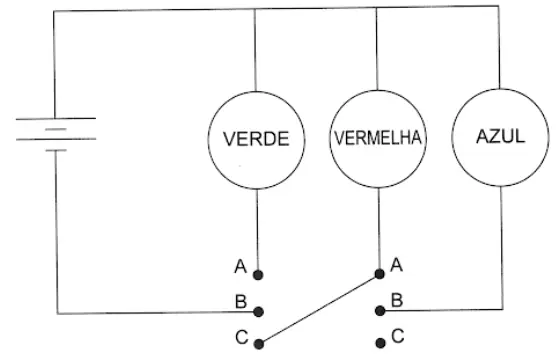

- AOs fios ligam os interruptores de modo que mais de uma lâmpada ou nenhuma funciona em algumas posições.

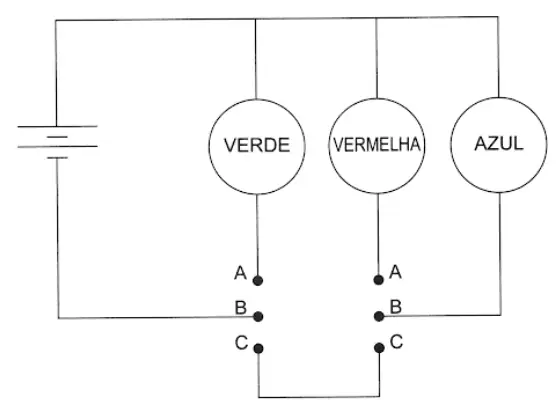

- BOs fios fecham o circuito de modo que algumas posições dos interruptores não acendem lâmpada alguma.

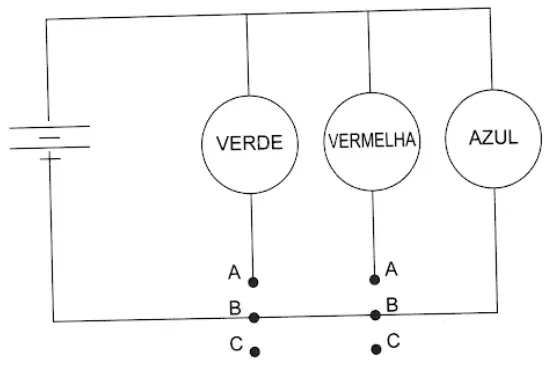

- CA azul fica ligada diretamente, sem depender dos interruptores, e a de outras cores não acende uma por vez.
- DCorreta: cada combinação de posições acende exatamente uma das três lâmpadas.

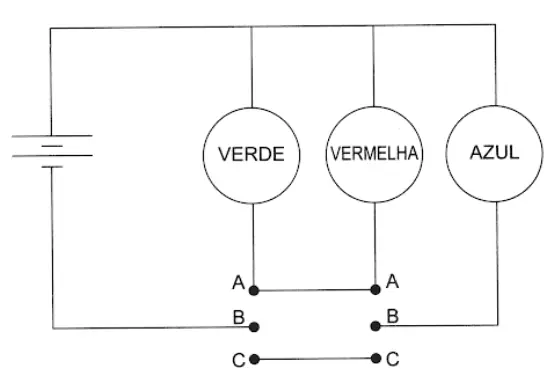

- EAs ligações entre A e A e entre C e C colocam lâmpadas em curto ou em paralelo, sem a exclusividade desejada.
Onde essa questão derruba a maioria
Ligar os interruptores lado a lado em vez de em cascata (saída de um na entrada do outro).
O que estudar se você errou
Revise circuitos elétricos com interruptores e associação de lâmpadas.
