Questão 68 do ENEM 2015
Resposta: letra E. O estudante quer duas tomadas e uma lâmpada sob a tensão nominal, com a lâmpada ligada ou desligada por um interruptor sem afetar as tomadas.
Um estudante, precisando instalar um computador, um monitor e uma lâmpada em seu quarto, verificou que precisaria fazer a instalação de duas tomadas e um interruptor na rede elétrica. Decidiu esboçar com antecedência o esquema elétrico.
“O circuito deve ser tal que as tomadas e a lâmpada devem estar submetidas à tensão nominal da rede elétrica e a lâmpada deve poder ser ligada ou desligada por um interruptor sem afetar os outros dispositivos” — pensou.
Símbolos adotados:
Lâmpada:

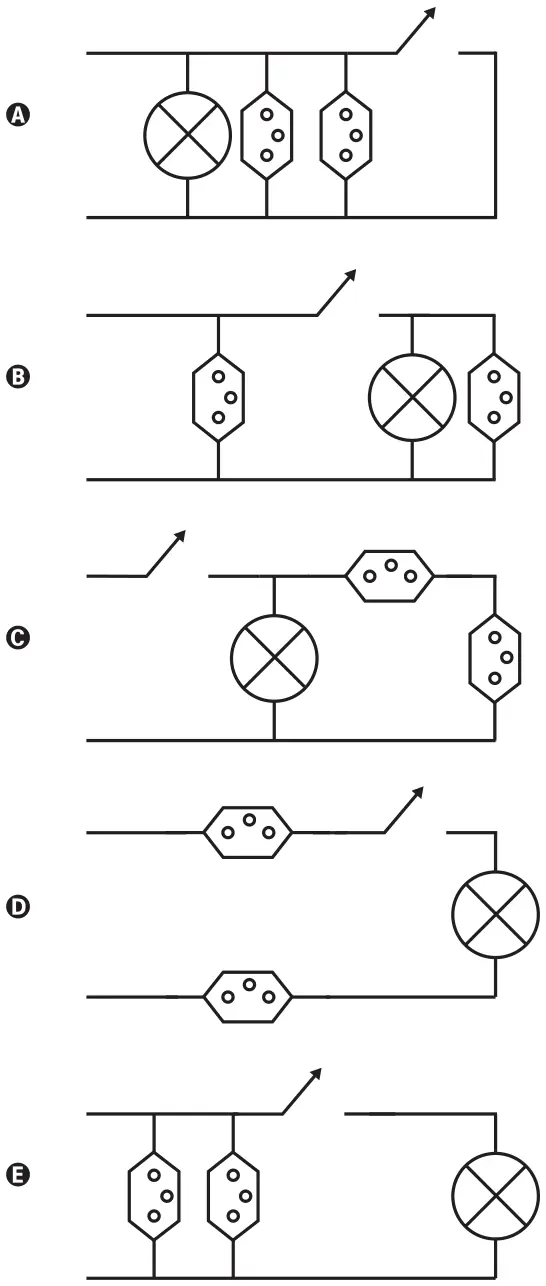

Qual dos circuitos esboçados atende às exigências?
- AAlternativa A: ver figura
- BAlternativa B: ver figura
- CAlternativa C: ver figura
- DAlternativa D: ver figura
- EAlternativa E: ver figuraResposta correta
Como resolver a questão 68 passo a passo?
O conceito que resolve
Para que cada dispositivo receba a tensão nominal, eles devem estar em paralelo com a fonte. O interruptor que controla só a lâmpada deve ficar em série com ela, e não com as tomadas.
Como chegar na resposta
- As tomadas devem ficar ligadas diretamente entre os dois fios da rede (paralelo).
- A lâmpada fica em paralelo com elas, mas com o interruptor em série no ramo dela.
- No circuito E, as duas tomadas estão ligadas aos dois fios antes do interruptor, e o interruptor fica em série com a lâmpada.
Por que cada alternativa
- ANo A, o interruptor fica numa ligação que ao fechar causa curto-circuito entre os fios.
- BNo B, o interruptor está antes da lâmpada e da segunda tomada, que passam a depender dele.
- CNo C, os componentes estão em série, e não sob a tensão nominal cada um.
- DNo D, tomadas e lâmpada estão em série, o que reduz a tensão em cada um.
- ECorreta: tomadas em paralelo diretas e interruptor em série só com a lâmpada.
Onde essa questão derruba a maioria
No circuito B parece que há paralelo, mas o interruptor corta também a segunda tomada, o que viola a exigência de não afetar os outros dispositivos.
O que estudar se você errou
Revise circuitos em série e em paralelo e posição de interruptores.
